Ülesanne

Antud:

I. Ruumide plaan on näidatud pildil

II. Pealüliti toimimine:

1. Juurdepääsu eest kaitstud (lukustatav uks)
2. Ruumis ja koridoris asuvate lülitite kasutamine on lubatud ainult siis, kui pealüliti on sisse lülitatud.
3. Kui toas või koridoris oli valgus põlema jäänud, kui pealülitiga lülitada elektri välja, siis kõik lülitid lahevad üle seisu "väljalülitatud", kui pealülitit lülitatakse taas sisse, valgus ei lähe põlema ennem, kui seda ruumide seinalülititega lüliatakse sisse.

$~$

POF (proof of concept)

Kõige mugavam viis on kasutada FBD ja logisimi

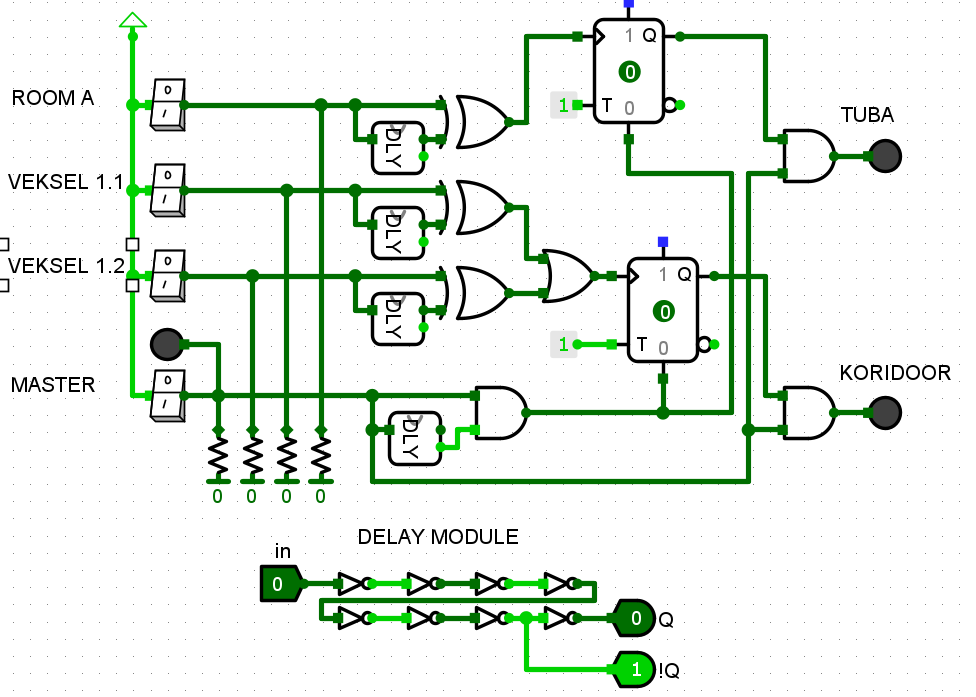

Skeem asub siin

Teha:

1. Tehke valmis kontrolleri püsivara LD- ning ST-keeltes (IEC-61131.3 standard), kasutades openPLC redaktorit.
2. testige püsivara SimulIDE 1.0.x simulaatoriga.

Задача

Дано:

I. Планировка помещения показана на картинке

II. Работа мастер-выключателя:

1. Защищен от доступа (дверца с замком)
2. Работа с выключателями в комнате и коридоре разрешена только при включенном мастере
3. Если при выключении электричества мастером свет в помещении или в коридоре горел, то при включении все выключатели переходят в состояние "выключено" и при последующем включении мастером свет везде потушен.

$~$

POF (proof of concept)

Удобнее всего использовать FBD и logisim

Схема находится здесь

Требуется:

1. с помощью симулятора openPLC editor создать прошивку на языках LD и ST (стандарт IEC-61131.3)
2. Опробовать полученную прошивку в симуляторе SimulIDE 1.0.x
